Vous cherchez un exemple de plan masse clair pour votre permis de construire ou votre projet de maison ? Dans cet article, vous verrez concrètement à quoi doit ressembler un plan masse, ce qu’il doit contenir et comment éviter les erreurs qui font perdre du temps en mairie. Vous repartirez avec une structure prête à l’emploi et des repères visuels pour réussir votre propre plan.
Comprendre le rôle du plan masse dans votre dossier
Avant de chercher un exemple de plan masse, il est essentiel de comprendre son objectif dans un permis de construire ou une déclaration préalable. Le plan masse permet à l’administration de visualiser précisément votre projet dans son environnement. Bien conçu, il accélère l’instruction du dossier et limite les allers-retours avec les services d’urbanisme.
Pourquoi le plan masse est indispensable dans un permis de construire
Le plan masse figure parmi les pièces obligatoires du dossier de permis de construire, au même titre que le plan de situation. Il montre comment votre construction s’insère sur le terrain, où se situent les accès, les réseaux et les limites de propriété. L’instructeur en mairie s’appuie directement sur ce document pour vérifier que votre projet respecte les règles du Plan Local d’Urbanisme.
Sans plan masse exploitable, votre dossier sera considéré comme incomplet. Vous recevrez alors une demande de pièces complémentaires qui retardera l’instruction de plusieurs semaines. Un plan clair et complet permet au contraire de fluidifier le traitement administratif et d’obtenir plus rapidement votre autorisation.
Que doit contenir un bon plan masse pour être accepté en mairie
Un plan masse réussi présente plusieurs informations essentielles. Il doit mentionner les dimensions exactes du terrain, l’orientation géographique avec une flèche indiquant le nord, et l’échelle utilisée (généralement entre 1/100e et 1/500e selon la taille de la parcelle).
Vous devez aussi faire apparaître les limites séparatives avec vos voisins, les constructions existantes sur le terrain et à proximité, ainsi que les distances précises entre votre projet et ces limites. Les accès véhicules et piétons, les zones de stationnement et les raccordements aux réseaux d’eau, d’électricité et d’assainissement complètent le document.
Plan masse, plan de situation, plan de coupe : ne plus confondre
Ces trois documents répondent à des objectifs différents dans votre dossier. Le plan de situation localise votre terrain à l’échelle de la commune ou du quartier. Il permet à la mairie de situer géographiquement votre projet.
Le plan masse zoome sur votre parcelle pour montrer précisément où sera implantée la construction. Le plan de coupe, quant à lui, représente une vue en profil de votre projet, montrant notamment la relation entre le terrain naturel et le terrain fini, les hauteurs du bâtiment et les niveaux. Chacun apporte un éclairage complémentaire sur votre projet.

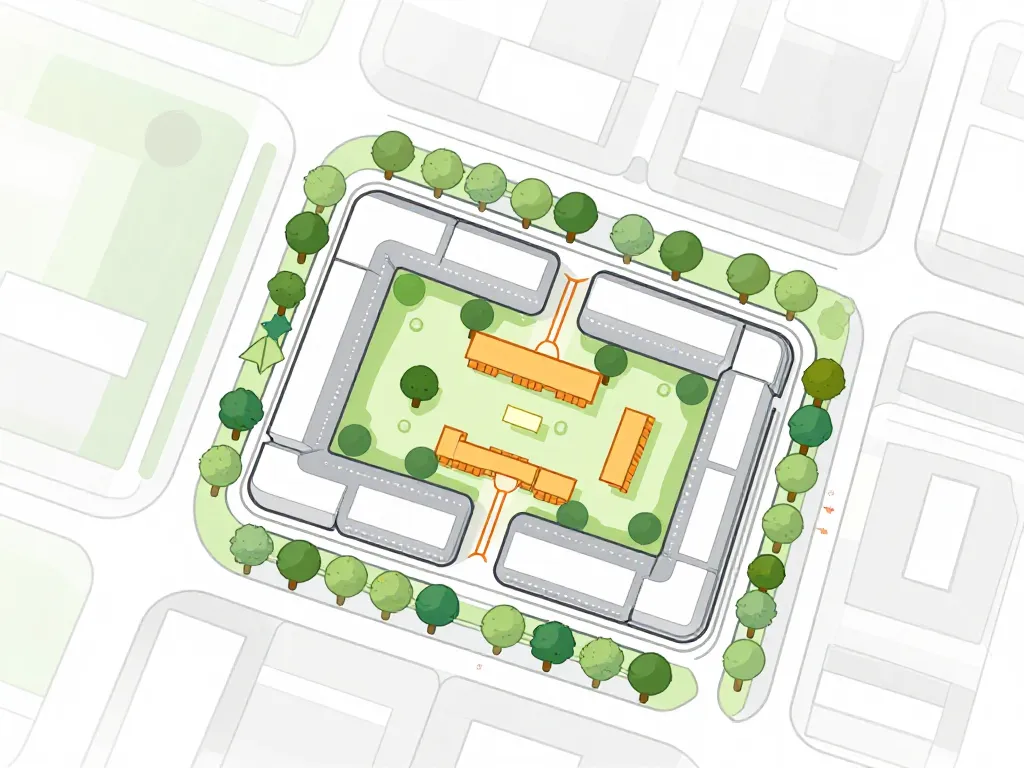

Les éléments indispensables d’un exemple de plan masse complet
Pour vous inspirer d’un exemple de plan masse pertinent, il faut connaître la liste précise des informations attendues par l’administration. Cette partie détaille, point par point, tout ce qui doit apparaître sur votre plan pour qu’il soit conforme, lisible et exploitable. Vous pourrez ainsi vérifier votre propre document comme une check-list.
Comment représenter le terrain, les limites et l’orientation sur le plan
Dessinez d’abord le contour exact de votre terrain avec ses dimensions en mètres. Indiquez clairement les limites séparatives avec les propriétés voisines et la voie publique. Ces limites doivent être représentées par un trait distinct, souvent en gras ou en pointillés selon les conventions.
La flèche du nord constitue un repère indispensable. Placez-la dans un coin du plan, bien visible. Elle permet aux services d’urbanisme de comprendre l’ensoleillement de votre projet et de vérifier certaines règles d’orientation imposées par le PLU. L’échelle doit figurer de manière lisible, idéalement dans la légende ou à côté du titre du plan.
Détails de la construction : surfaces, hauteurs et implantation à indiquer
Votre plan masse doit montrer l’emprise au sol du bâtiment projeté, c’est-à-dire sa surface vue du ciel. Positionnez précisément les façades et, si possible, les principales ouvertures comme les portes d’entrée ou les baies vitrées.
Les cotes sont cruciales : indiquez la distance entre votre construction et chaque limite de propriété, ainsi que la distance par rapport aux bâtiments voisins s’ils sont proches. Ces mesures permettent de vérifier le respect des reculs réglementaires imposés par le PLU. Mentionnez également les hauteurs principales du bâtiment, même si le plan de coupe les détaillera davantage.
| Élément à coter | Information à faire apparaître |
|---|---|
| Distance aux limites séparatives | Cotes en mètres depuis chaque façade |
| Distance à la voie publique | Recul mesuré depuis l’alignement |
| Emprise au sol | Surface en m² ou dimensions du bâti |
| Hauteur du faîtage | Hauteur maximale en mètres |
Accès, stationnement et réseaux techniques à intégrer sur le plan masse
Les accès constituent un point de vigilance pour l’administration. Représentez clairement l’accès véhicule depuis la voie publique, avec la largeur du portail ou du portillon. Indiquez également l’accès piéton s’il est distinct.
Les places de stationnement doivent apparaître avec leurs dimensions, notamment si le PLU impose un nombre minimal de places. Pensez à montrer les zones de manœuvre si nécessaire, particulièrement pour les garages ou les places en épi.
Pour les réseaux, tracez les raccordements prévus pour l’eau potable, l’électricité et l’assainissement. Si vous êtes en assainissement non collectif, précisez l’emplacement de la fosse septique ou du système compact. Une légende simple permet d’identifier chaque réseau sans surcharger le plan.
Concevoir et dessiner son propre plan masse étape par étape
Vous n’êtes pas architecte, mais vous devez produire un plan masse pour un projet de maison individuelle ou une extension ? Rassurez-vous, avec une démarche structurée, il est possible de réaliser un plan suffisamment précis pour un permis de construire ou une déclaration préalable. Cette partie vous guide étape par étape, du relevé du terrain jusqu’à la mise au propre du document.
Par où commencer pour réaliser un plan masse de maison individuelle
Commencez par rassembler tous les documents de base. Récupérez le plan cadastral de votre parcelle sur le site cadastre.gouv.fr. Consultez le règlement du PLU de votre commune pour identifier les contraintes d’implantation, de hauteur et de stationnement. Si votre terrain présente une pente significative, un relevé topographique simplifié peut s’avérer utile.
À partir de ces bases, redessinez le contour de votre parcelle à l’échelle choisie (souvent 1/200e pour une parcelle standard). Reportez les limites, la voie publique et les éventuelles constructions existantes. Positionnez ensuite votre projet de maison en vérifiant l’orientation, les reculs par rapport aux limites et les contraintes de stationnement imposées par le PLU.
Quels outils utiliser pour créer un plan masse lisible et professionnel
Plusieurs options s’offrent à vous selon votre niveau de confort avec les outils techniques. Pour un plan simple, le papier millimétré, une règle graduée et un crayon bien taillé suffisent amplement. Cette méthode reste la plus accessible pour un particulier.
Si vous préférez le numérique, des logiciels gratuits comme SketchUp ou LibreCAD permettent de dessiner avec précision. Des outils en ligne comme Kozikaza ou ArchiFacile proposent aussi des interfaces simplifiées pour les non-professionnels. L’essentiel reste de respecter l’échelle, d’avoir des traits nets et des symboles homogènes pour représenter les ouvertures, les réseaux ou la végétation.
Comment adapter un exemple de plan masse à votre terrain spécifique
Un modèle trouvé sur internet ne correspondra jamais parfaitement à votre situation. Chaque parcelle a sa forme particulière, sa pente, son orientation et ses contraintes de mitoyenneté. Utilisez l’exemple comme une structure de référence pour ne rien oublier, mais adaptez-le systématiquement.
Commencez par reporter les dimensions réelles de votre terrain. Ajustez ensuite l’implantation du bâtiment en fonction de vos contraintes spécifiques : vis-à-vis avec les voisins, vue à préserver, ensoleillement, accès depuis la rue. Modifiez les accès et le stationnement selon la configuration de votre voie d’accès. L’objectif n’est pas de copier, mais de s’inspirer pour produire un document fidèle à votre projet.
Exemples, erreurs fréquentes et bonnes pratiques pour un plan masse réussi
À partir d’ici, l’objectif est de vous aider à valider votre plan masse comme le ferait un instructeur de mairie. Nous passons en revue des exemples typiques, les erreurs les plus fréquentes et les bonnes pratiques à adopter. Vous pourrez ainsi corriger votre document avant le dépôt officiel de votre demande.
À quoi ressemble un exemple de plan masse accepté en mairie
Un plan masse validé présente une mise en page claire et aérée. Le titre mentionne explicitement « Plan de masse » avec l’échelle et l’adresse de la parcelle. La flèche du nord apparaît distinctement. Les traits sont nets, avec un bon contraste entre les éléments existants (souvent en gris ou en pointillés) et les éléments à créer (en noir plein).
On repère immédiatement la construction projetée, les limites de propriété, les accès et les zones de stationnement. Les cotes sont positionnées sans se chevaucher, avec des valeurs cohérentes. Une légende simple identifie les réseaux et les symboles utilisés. L’ensemble respire la rigueur sans surcharge graphique inutile.
Quelles sont les erreurs les plus courantes sur un plan masse de permis
L’absence d’échelle constitue l’erreur la plus fréquente. Sans elle, impossible de vérifier les dimensions réelles du projet. L’oubli de la flèche nord arrive en deuxième position, suivi de près par les cotes manquantes aux limites séparatives.
Certains plans négligent les constructions voisines, ce qui empêche d’apprécier l’impact du projet dans son environnement. D’autres sous-estiment les besoins de stationnement ou oublient de représenter les réseaux. Une écriture illisible ou des cotes contradictoires avec les autres pièces du dossier provoquent également des demandes de compléments.
Enfin, une erreur classique consiste à ne pas mettre à jour le plan masse après avoir modifié l’implantation ou les dimensions du projet. Cette incohérence entre les documents peut entraîner un refus ou un ajournement du permis.
Comment vérifier la conformité de votre plan masse au PLU local
Ouvrez le règlement du PLU applicable à votre zone (U, AU, A ou N) et repérez les articles concernant l’implantation des constructions. Vérifiez que votre plan masse respecte les reculs imposés par rapport aux limites séparatives et à la voie publique. Contrôlez également les règles de hauteur maximale autorisée.
Assurez-vous que le nombre de places de stationnement correspond au minimum exigé pour votre type de construction. Certains PLU imposent aussi un pourcentage d’espaces verts ou plantés : vérifiez que votre plan fait bien apparaître ces zones. En cas de doute sur une règle, n’hésitez pas à contacter le service urbanisme avant de déposer votre dossier. Un simple appel peut vous éviter un refus pour un détail facilement corrigeable.
Faut-il faire appel à un architecte ou à un professionnel du dessin
Au-delà de 150 m² de surface de plancher, le recours à un architecte devient obligatoire pour déposer un permis de construire. Cette obligation vaut pour les maisons individuelles comme pour les extensions. L’architecte produit alors l’ensemble des pièces graphiques, dont le plan masse.
En dessous de ce seuil, vous pouvez réaliser vous-même le plan masse. Toutefois, si votre parcelle présente des difficultés particulières (forte pente, forme complexe, contraintes patrimoniales), un professionnel peut sécuriser votre dossier. Le coût d’un dessinateur pour produire les plans d’un projet simple se situe généralement entre 800 et 1500 euros. C’est un investissement qui peut éviter des allers-retours administratifs coûteux en temps.
Le plan masse représente bien plus qu’un simple document administratif : il constitue la première lecture technique de votre projet par les services d’urbanisme. En suivant les exemples et conseils de cet article, vous disposez maintenant d’une méthode claire pour produire un plan masse conforme et exploitable. Prenez le temps de vérifier chaque élément, cotez avec précision et assurez-vous de la cohérence avec votre PLU. Votre dossier gagnera en fluidité et vos chances d’obtenir votre autorisation dans les délais réglementaires s’en trouveront considérablement améliorées.
